大型折彎加工段差展開計算方法:

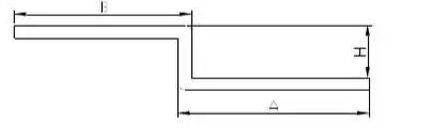

1.直邊段差
A----料外尺寸
B----料內尺寸
H----段差高度
K----折彎系數
1> 當H>3.5T時,按兩折進行展開. L=A+B+H—3T+2K
2> 當H≤3.5T時,按一次成形展開計算. L=A+B+H—2T+K

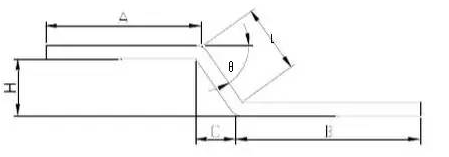

2.斜邊段差
A----料內尺寸
B----料內尺寸
C----料內尺寸
L----料內尺寸
H----段差高度
1> 當H>3.5T時,按兩折計算
L=A+B+L+2K’ K’=θ/90×K
2> 當H≤3.5T時,按一次成形計算展開
L=A+B+L+K’
注: 當θ≦70°時, K’=0.2
θ>70°時,K’=θ/90×K
